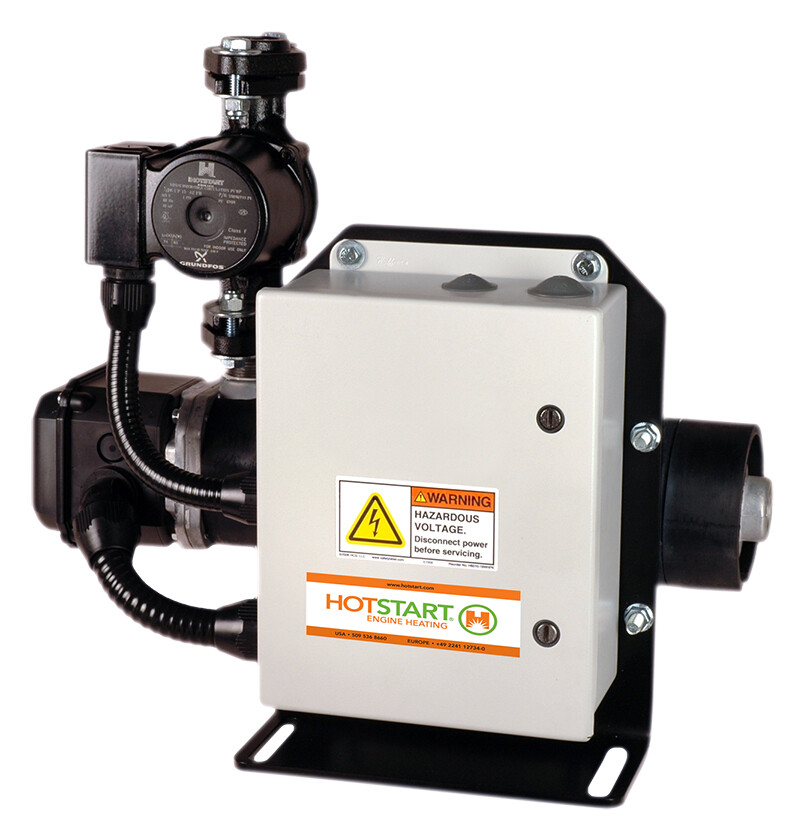

Hotstart CSM HOTflow® Motor Isıtıcısı

Name: Hotstart CSM HOTflow® Motor Isıtıcısı
Brand: Hotstart
SKU: HOTSTART-CSM
Price: 35.67 USD
Availability: InStock

Büyük Motorlar İçin Pompa Tahrikli Isıtıcı (12 kW'a Kadar)

Hotstart · Pompa Tahrikli Isıtıcılar

Genel Bakış

HOTflow® CSM motor ısıtıcısı, HOTflow® ailesinin en güçlü pompasına (10 gpm debi) ve en güçlü ısıtıcı eleman seçeneklerine (12 kW'a kadar) sahiptir. Enerji verimli tasarımıyla birleşen yüksek ısıtma gücü, CSM'yi 100 litreye kadar silindir hacmine sahip büyük motor kurulumlarında maliyetli konveksiyon tabanlı ısıtıcıların yerine ideal bir seçenek yapar.

Uygulama Alanları

Enerji üretimi ve jeneratör setleri · Demiryolu · Denizcilik · İş makineleri · Kamyon ve otobüs

Teknik Föy Kurulum ve Kullanım Kılavuzu Parça Numarası Kataloğu En İyi Uygulamalar Kılavuzu Ek İndirmeler

Ürün Öne Çıkanları

HOTflow® ailesinin en güçlü pompası: 10 gpm debi
12 kW'a kadar ısıtıcı eleman (3 / 6 / 9 / 10.5 / 12 kW)
100 litreye kadar silindir hacmine sahip motorlar için
Entegre kontrol kutusu — ek kontrol bileşeni gerekmez
Monofaze ve trifaze besleme: 120 – 575 V (50 / 60 Hz)
Çift / çoklu konveksiyon ısıtıcıların yerine tek ünite
Ayak (zemin) montaj, 1” NPT giriş / çıkış
Kontrol kutusu NEMA 4 / IP66; UL-C/US listeli, CE uyumlu modeller

Teknik Özellikler

Tehlikeli (patlayıcı ortam) bölgelerde kullanım için tasarlanmamıştır.

Isıtma

Isıtılan Akışkan
Su
Soğutma suyu karışımı (antifriz)

Isıtma Gücü
3 kW · 6 kW · 9 kW · 10.5 kW · 12 kW

Elektriksel Besleme

Besleme
AC, Monofaze, 60 Hz
AC, Monofaze, 50 Hz
AC, Trifaze, 60 Hz
AC, Trifaze, 50 Hz

Gerilim (V)
120 · 208 · 230 · 240 · 440 · 400 · 480 · 575

Güç Bağlantısı

Sabit bağlantı (klemens)

Sıcaklık Kontrolü

Termostat Aralığı
38–49 °C (100–120 °F)

Montaj

Ayak (zemin montajı)

Giriş / Çıkış

Giriş
1” NPT

Çıkış
1” NPT

Koruma Sınıfı

Kontrol Kutusu
NEMA 4 · IP66

Pompa Motoru
NEMA 2 · IP44

Sertifikalar

CE uyumlu modeller mevcut
UL-C / US listeli

Çalışma Prensibi

CSM ailesi, besleme gereksinimleri ve sertifikasyonlar dahil çok çeşitli koşulları karşılayacak şekilde donatılmıştır. Güç ve ısıtma ihtiyacınız ne olursa olsun uygulamanıza uygun bir CSM modeli bulunur. Entegre kontrol kutusu kolay güç bağlantısı ve otomatik ısıtıcı çalışması sağlar; müşteri tarafında ek kontrol bileşenine ihtiyaç bırakmaz.

Güçlü, pompa tahrikli zorlamalı dolaşım üstün ısı dağılımı sağlar; bu da CSM'yi çift veya çoklu konveksiyon ısıtıcıların yerine geçebilecek bir seçenek yapar — ısıtma performansını artırırken bakım maliyetlerini düşürür.

HOTflow® motor ısıtıcıları, ılık soğutma suyunu tüm motor boyunca eşit sıcaklıkta dolaştıran entegre bir pompaya sahiptir. Soğutma suyunun sürekli dolaşımı; ısıtıcı hortumlarını yıpratan, motor contalarına zarar veren ve soğutma suyu ömrünü kısaltan sıcak noktaları ortadan kaldırır. HOTflow® ısıtıcılar daha az ısıtma çevrimiyle çalışır; böylece %35'e varan enerji tasarrufu sağlarken ısıtıcı eleman ömrünü uzatır ve bakım ihtiyacını azaltır.

Parça Numaraları

35 standart parça numarası, ısıtma gücüne göre gruplanmıştır. Termostat, kablo / fiş ve bağlantı seçeneklerinin ayrıntıları için Parça Numarası Kataloğu belgesine bakabilirsiniz.

3 kW

Parça No	Gerilim
CSM10301-000	120 V
CSM10308-000	208 V
CSM30308-000	208 V
CSM1030J-5A0	230 V
CSM10302-000	240 V
CSM3030A-5A0	400 V
CSM10304-000	480 V
CSM30304-000	480 V

6 kW

Parça No	Gerilim
CSM10608-000	208 V
CSM30608-000	208 V
CSM1060J-5A0	230 V
CSM10602-000	240 V
CSM3060A-5A0	400 V
CSM3060F-5A1	440 V
CSM10604-000	480 V
CSM30604-000	480 V
CSM30605-000	575 V

9 kW

Parça No	Gerilim
CSM10908-000	208 V
CSM30908-000	208 V
CSM1090J-5A0	230 V
CSM10902-000	240 V
CSM3090A-5A0	400 V
CSM3090F-5A1	440 V
CSM10904-000	480 V
CSM30904-000	480 V
CSM30905-000	575 V

10.5 kW

Parça No	Gerilim
CSM11058-000	208 V

12 kW

Parça No	Gerilim
CSM31208-000	208 V
CSM1120J-5A0	230 V
CSM11202-000	240 V
CSM3120A-5A0	400 V
CSM3120F-5A2	440 V
CSM11204-000	480 V
CSM31204-000	480 V
CSM31205-000	575 V

Uygulamanıza uygun parça numarasının seçimi için mühendis ekibimizden destek alabilirsiniz.

Yedek Parçalar

Seri genelindeki yedek parçalar. Isıtıcınızın parça numarasına uygun yedek parçayı birlikte belirleyelim.

Parça	Yedek Parça No	Açıklama	Ölçüler	Ağırlık
10.5 kW Isıtıcı Eleman	RECSM11058	REPL ELEM ASM CSM 10.5kW 208V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
12 kW Isıtıcı Eleman	RECSM11202	REPL ELEM ASM CSM 12kW 240V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
12 kW Isıtıcı Eleman	RECSM11204	REPL ELEM ASM CSM 12kW 480V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
12 kW Isıtıcı Eleman	RECSM1120J-0A0	REPL ELEM ASM CSM 12kW 230V 1P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
12 kW Isıtıcı Eleman	RECSM31204	REPL ELEM ASM CSM 12kW 480V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
12 kW Isıtıcı Eleman	RECSM31205	REPL ELEM ASM CSM 12kW 575V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
12 kW Isıtıcı Eleman	RECSM31208	REPL ELEM ASM CSM 12kW 208V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
12 kW Isıtıcı Eleman	RECSM3120A-0A0	REPL ELEM ASM CSM 12kW 400V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
12 kW Isıtıcı Eleman	RECSM3120F-0A0	REPL ELEM ASM CSM 12kW 440V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
24V Röle	PRP231149-100S	RELAY 24VDC FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.4 kg)
24V Röle	PRP231154-100S	RELAY 24VDC 6A	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
3 kW Isıtıcı Eleman	RECSM10301	REPL ELEM ASM CSM 3kW 120V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
3 kW Isıtıcı Eleman	RECSM10302	REPL ELEM ASM CSM 3kW 240V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
3 kW Isıtıcı Eleman	RECSM10304	REPL ELEM ASM CSM 3kW 480V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
3 kW Isıtıcı Eleman	RECSM10308	REPL ELEM ASM CSM 3kW 208V 100-120F	25 x 7 x 7 in (635. x 178 x 178 mm)	3.4 lb (1.5 kg)
3 kW Isıtıcı Eleman	RECSM1030J-0A0	REPL ELEM ASM CSM 3kW 230V 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
3 kW Isıtıcı Eleman	RECSM30304	REPL ELEM ASM CSM 3kW 480V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
3 kW Isıtıcı Eleman	RECSM30308	REPL ELEM ASM CSM 3kW 208V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
3 kW Isıtıcı Eleman	RECSM3030A	REPL ELEM ASM CSM 3kW 400V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
6 kW Isıtıcı Eleman	RECSM10602	REPL ELEM ASM CSM 6kW 240V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
6 kW Isıtıcı Eleman	RECSM10604	REPL ELEM ASM CSM 6kW 480V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
6 kW Isıtıcı Eleman	RECSM10608	REPL ELEM ASM CSM 6kW 208V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
6 kW Isıtıcı Eleman	RECSM1060J-0A0	REPL ELEM ASM CSM 6kW 230V 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
6 kW Isıtıcı Eleman	RECSM30604	REPL ELEM ASM CSM 6kW 480V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
6 kW Isıtıcı Eleman	RECSM30605	REPL ELEM ASM CSM 6kW 575V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
6 kW Isıtıcı Eleman	RECSM30608	REPL ELEM ASM CSM 6kW 208V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
6 kW Isıtıcı Eleman	RECSM3060A-0A0	REPL ELEM ASM CSM 6kW 400V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
6 kW Isıtıcı Eleman	RECSM3060F	REPL ELEM ASM CSM 6kW 440V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
9 kW Isıtıcı Eleman	RECSM10902	REPL ELEM ASM CSM 9kW 240V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
9 kW Isıtıcı Eleman	RECSM10904	REPL ELEM ASM CSM 9kW 480V 1P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
9 kW Isıtıcı Eleman	RECSM10908	REPL ELEM ASM CSM 9kW 208V 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
9 kW Isıtıcı Eleman	RECSM1090J-0A0	REPL ELEM ASM CSM 9kW 230V 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
9 kW Isıtıcı Eleman	RECSM30904	REPL ELEM ASM CSM 9kW 480V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
9 kW Isıtıcı Eleman	RECSM30905	REPL ELEM ASM CSM 9kW 575V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
9 kW Isıtıcı Eleman	RECSM30908	REPL ELEM ASM CSM 9kW 208V 3P 100-120F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
9 kW Isıtıcı Eleman	RECSM3090A-0A0	REPL ELEM ASM CSM 9kW 400V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
9 kW Isıtıcı Eleman	RECSM3090F-0A0	REPL ELEM ASM CSM 9kW 440V 3P 100-130F	25 x 7 x 7 in (635 x 178 x 178 mm)	3.4 lb (1.5 kg)
Kontaktör	PRP232117-000	CONTACTOR 35A 120V 3P	5 x 4 x 3 in (127 x 107 x 76 mm)	3 lb (1.4 kg)
Kontaktör	PRP232117-001	CONTACTOR 35A 240V 3P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
Kontaktör	PRP232117-005	CONTACTOR 65A 240V 2P	5 x 4 x 3 in (127 x 102 x 76 mm)	2 lb (1 kg)
Kontaktör	PRP232117-013	CONTACTOR 50A 120V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
Kontaktör	PRP232117-014	CONTACTOR 50A 240V 2P	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
Sigorta	PRP231026-002	FUSE 2 AMP 250V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
Sigorta	PRP231059-002	FUSE 2 AMP 500V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
Sigorta	PRP231068-002	FUSE 2 AMP 600V MAX	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
Işıklı Anahtar	PRP231174-001	KIT LIGHT & SWITCH CSM 240V	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
Pompa	PRP228052-000	PUMP 1/25HP 240V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
Pompa	PRP228052-001	PUMP 1/25HP 120V 1P 10GPM GRUNDFOS	6 x 7 x 5 in (152 x 178 x 127 mm)	7.25 lb (3.3 kg)
Pompa Flanş Kiti	PRP213009-001	FLANGE KIT 1.0 CAST IRON	8 x 4 x 4 in (203 x 102 x 102 mm)	3 lb (1.4 kg)
Röle Soketi	PRP231148-100S	RELAY SOCKET FINDER	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
Röle Soketi	PRP231153-000S	SOCKET SCREWLESS TERMINAL 12/24VDC	5 x 4 x 3 in (127 x 102 x 76 mm)	3 lb (1.1 kg)
Termostat	RSU10-CSM	KIT REPL SENSING UNIT 100-120F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
Termostat	RSU1013-CSM	KIT REPL SENSING UNIT 100-130F & MTG CLIP CSM	5 x 4 x 3 in (127 x 102 x 76 mm)	0.1 lb (0.05 kg)
Trafo	PRP235081-000	TRANSFORMER 150VA 208/277 PRIMARY 1	4 x 4 x 5 in (102 x 102 x 127 mm)	7 lb (3.175 kg)
Trafo	PRP235098-000	TRANSFORMER 150VA 200/400/460/575V PRIMARLY 240V SECONDARY	5 x 5 x 5 in (127 x 127 x 127 mm)	7 lb (3.175 kg)
Rakorlu Pompa	PRP228052-015	PUMP 230V 50/60Hz 10GPM UNION CE W/ 20IN CORD	12 x 11 x 5 in (305 x 279 x 127 mm)	6.7 lb (3.04 kg)
